Penguji Deformasi Lilitan Transformer dengan Analisis SFRA dan Sertifikat

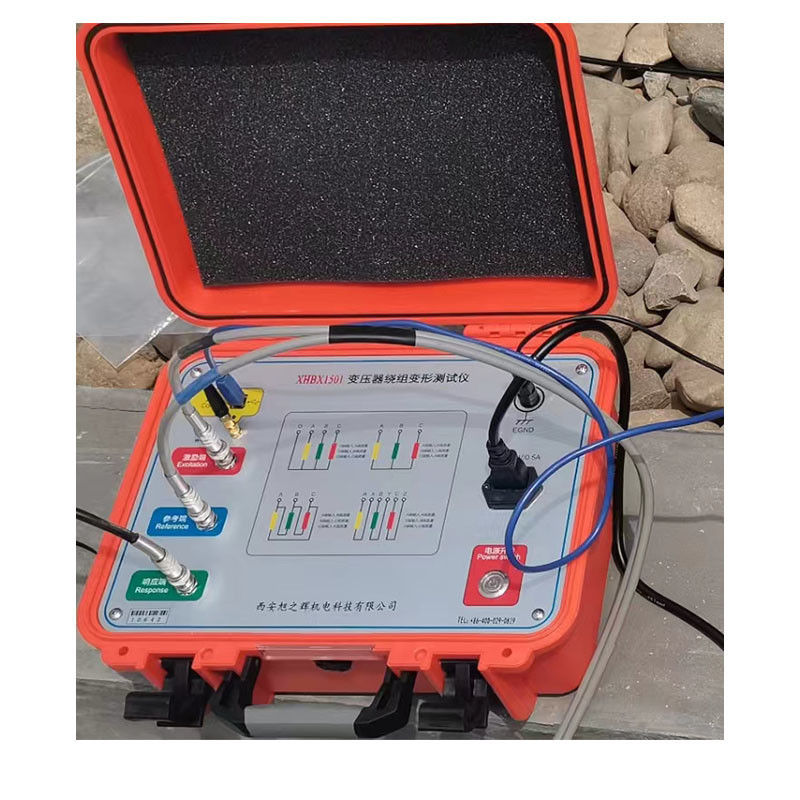

Penguji deformasi belitan transformator XHBX1501
Kit Uji SFRA transformator

Deskripsi Produk

Penguji deformasi belitan transformator berdasarkan dapat membuat diagnosis yang akurat pada kerusakan internal transformator berdasarkan pengukuran parameter karakteristik belitan transformator di dalamnya, menggunakan metode analisis respons frekuensi (FRA) yang dikembangkan dan ditingkatkan oleh negara-negara maju.
Ini berlaku untuk deteksi kerusakan struktur internal pada transformator daya 63kV-500kV.

Fitur utama

1. Pengujian dapat dilakukan tanpa mengangkat penutup dan membongkar transformator.

2. Mengadopsi metode sapuan paling populer untuk mengukur.

3. Instrumen ini dapat mengukur transformator yang berada di atas 6kV.

4. Menggunakan struktur terpisah, host pengujian dan komputer host dihubungkan melalui USB atau koneksi jaringan, dapat digunakan secara bebas saat dicolokkan.

5. Pengkabelan lapangan sederhana, mudah digunakan.

6. Rentang dinamis pengukuran: -100dB ~ 20dB.

7. Perangkat lunak analisis sangat kuat, dan indikator perangkat lunak dan perangkat keras memenuhi standar nasional DL/T911-2004.

8. Pengukuran sapuan menggunakan distribusi linier atau logaritmik.

9. Saluran respons memiliki beberapa rentang dan secara otomatis menyesuaikan rentang selama proses pengukuran.

Parameter Teknis Utama

★ Mode pemindaian:

1. Distribusi pemindaian linier
   Rentang pengukuran pemindaian: (10Hz) - (10MHz) 40000 titik pemindaian, resolusi 0,25kHz, 0,5kHz dan 1kHz
2. Distribusi pengukuran pemindaian frekuensi segmen

1. Rentang pengukuran amplitudo (-120dB) hingga (+20 dB)
2. Akurasi pengukuran amplitudo: 0,1dB
3. Akurasi frekuensi pemindaian: 0,01%
4. Impedansi masukan sinyal: 1MΩ
5. Impedansi keluaran sinyal: 50Ω
6. Amplitudo keluaran sinyal: ± 20V
7. Persen pengulangan pengujian: 99,9%
8. Dimensi instrumen pengukuran (PxLxT) 300X340X120 (mm)
9. Ukuran kotak aluminium instrumen (PxLxT) 310X400X330 (mm)
10. Berat keseluruhan: 13Kg
11. Suhu pengoperasian: -10ºC hingga +40ºC
12. Suhu penyimpanan: -20ºC hingga +70ºC
13. Kelembaban relatif:<90%, tidak mengembun
