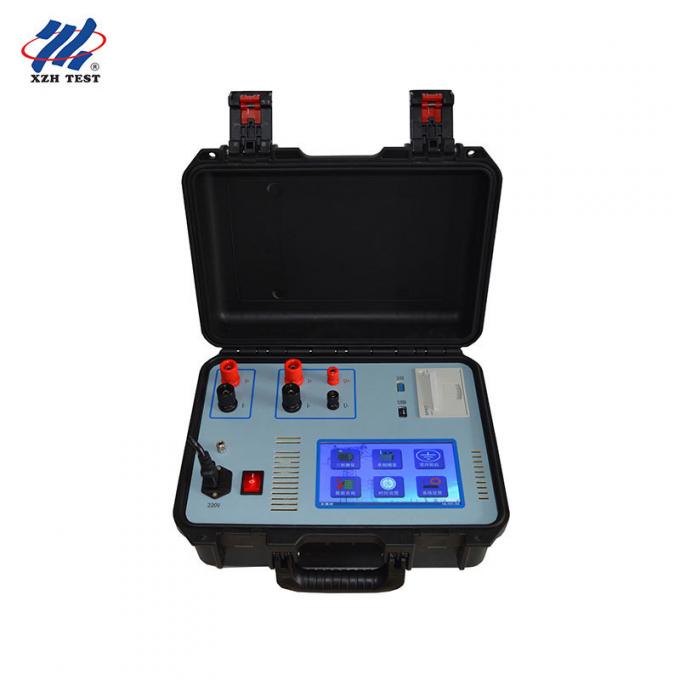

Penguji Impedansi Hubung Singkat Tegangan Rendah Transformator|XHZK1620
Tinjauan Produk
Impedansi hubung singkat adalah parameter mendasar untuk menilai integritas belitan transformator. Metode impedansi hubung singkat adalah pendekatan tradisional dan paling andal untuk mendeteksi deformasi belitan, dan sesuai standar GB1094.5-2003 dan IEC60076-5:2000, variasi reaktansi hubung singkat adalah satu-satunya kriteria untuk menentukan apakah belitan transformator telah mengalami deformasi mekanis. Penguji Impedansi Hubung Singkat Tegangan Rendah XHZK1620 mengimplementasikan metode diagnostik penting ini dengan presisi otomatis, menghilangkan kebutuhan akan peralatan eksternal yang kompleks.
Ditenagai sepenuhnya dari sumber AC 220V satu fasa (atau UPS online 500VA kecil saat daya listrik tidak tersedia), XHZK1620 menyelesaikan pengukuran tiga fasa dalam satu urutan otomatis—sambungkan sekali, mulai sekali, dan instrumen secara otomatis mengukur dan menampilkan impedansi hubung singkat, reaktansi hubung singkat, dan tegangan impedansi tiga fasa untuk semua fasa. Dengan akurasi tegangan/arus kelas 0,2, koreksi frekuensi otomatis, dan penyimpanan non-volatil lebih dari 1000 hasil, ini adalah solusi portabel definitif untuk penilaian kondisi belitan transformator dalam aplikasi manufaktur, komisioning, dan pemeliharaan preventif.
Fitur Utama
- Operasi 220V Satu Fasa: Selesaikan pengukuran tiga fasa hanya dengan menggunakan daya listrik standar—tidak memerlukan regulator tegangan eksternal atau peralatan bantu. Kompatibel dengan UPS online 500VA kecil untuk lokasi lapangan tanpa akses jaringan
- Pengukuran Otomatis Satu Klik: Satu koneksi kabel, satu perintah mulai—instrumen secara otomatis berurutan melalui semua tiga fasa dan menampilkan hasil tanpa campur tangan operator
- Mode Daya Ganda: Mode daya internal menggunakan catu daya bawaan instrumen; mode daya eksternal menerima input regulator tegangan untuk persyaratan pengujian khusus
- Tampilan Parameter Komprehensif: Secara bersamaan mengukur dan menampilkan tegangan, arus, daya, dan frekuensi untuk setiap fasa pengujian bersama dengan nilai impedansi dan reaktansi
- Koreksi Frekuensi Otomatis: Kompensasi waktu nyata untuk fluktuasi frekuensi jaringan menghilangkan kesalahan pengukuran yang disebabkan oleh kondisi jaringan yang tidak stabil
- Presisi Kelas 0,2: Pengukuran tegangan dan arus akurasi tinggi (kelas 0,2) dengan analisis impedansi dan daya kelas 0,5 untuk penilaian deformasi belitan yang andal
- Penyimpanan Lebih dari 1000 Hasil: Memori non-volatil bawaan dengan kalender dan jam abadi—data pengukuran disimpan tanpa batas tanpa daya
- Layar LCD Besar: Layar kontras tinggi dengan navigasi menu Bahasa Mandarin/Inggris dan petunjuk operasi intuitif untuk penerapan internasional
- Pencetak Termal Bawaan: Pencetakan hasil pengujian di tempat segera untuk dokumentasi dan pelaporan
- Portabel & Ringan: Desain ringkas 8kg (350x270x170mm) dengan konstruksi kokoh untuk penggunaan lapangan dan laboratorium yang andal
Spesifikasi Teknis
| Kinerja Pengukuran |
| Rentang Tegangan |
20V ~ 400V |
| Rentang Arus |
0,5A ~ 10A |
| Akurasi Tegangan / Arus |
Kelas 0,2 |
| Akurasi Impedansi |
Kelas 0,5 |
| Akurasi Daya |
Kelas 0,5 (cosφ>0,15) |
| Kemampuan Pengukuran |
| Parameter Utama |
Impedansi Hubung Singkat, Reaktansi Hubung Singkat, Tegangan Impedansi Tiga Fasa |
| Tampilan Tambahan |
Tegangan, Arus, Daya, Frekuensi (Per Fasa) |
| Standar Referensi |
GB1094.5-2003, IEC60076-5:2000 |
| Koreksi Frekuensi |
Kompensasi Waktu Nyata Otomatis |
| Daya & Antarmuka |
| Catu Daya |
AC 220V Satu Fasa (Internal) atau Regulator Tegangan Eksternal |
| Daya Alternatif |
Kompatibel dengan UPS Online 500VA |
| Tampilan |
LCD Besar (Bahasa Mandarin/Inggris) |
| Penyimpanan Data |
Lebih dari 1000 Hasil, Memori Non-Volatil, Kalender Abadi |
| Pencetak |
Pencetak Termal Bawaan |
| Spesifikasi Fisik |
| Dimensi |
350 × 270 × 170mm |
| Berat |
8kg |
Pertanyaan yang Sering Diajukan
Q1: Mengapa pengujian impedansi hubung singkat sangat penting untuk penilaian belitan transformator?
Impedansi hubung singkat adalah parameter definitif untuk mendeteksi deformasi mekanis pada belitan transformator. Sesuai GB1094.5-2003 dan IEC60076-5:2000, setiap perubahan signifikan dalam reaktansi hubung singkat menunjukkan deformasi belitan—kondisi yang mungkin tidak terlihat dari luar tetapi dapat menyebabkan kegagalan katastropik dalam kondisi gangguan. Deformasi belitan dapat terjadi karena kerusakan transportasi, peristiwa arus hubung singkat, atau penuaan. XHZK1620 menyediakan pengukuran impedansi non-invasif yang cepat untuk mengidentifikasi kondisi ini sebelum menyebabkan pemadaman yang tidak terencana, menjadikannya alat penting untuk komisioning transformator, penilaian pasca-gangguan, dan program pemeliharaan preventif.
Q2: Bagaimana XHZK1620 menyederhanakan pengujian lapangan dibandingkan dengan metode pengukuran impedansi tradisional?
Pengukuran impedansi hubung singkat tradisional memerlukan regulator tegangan eksternal, catu daya, beberapa instrumen pengukur, dan prosedur manual multi-langkah yang kompleks. XHZK1620 menghilangkan semua ini—sambungkan kabel uji ke transformator sekali, tekan mulai, dan instrumen secara otomatis berurutan melalui semua tiga fasa, mengukur dan menampilkan impedansi hubung singkat, reaktansi, dan tegangan impedansi. Catu daya internal menyediakan semua eksitasi yang diperlukan dari stopkontak 220V standar, dan koreksi frekuensi otomatis mengkompensasi ketidakstabilan jaringan. Untuk lokasi terpencil tanpa daya listrik, UPS online 500VA yang ringkas sudah cukup untuk memberi daya pada seluruh pengujian.
Q3: Apa perbedaan antara mode catu daya internal dan eksternal?
Mode daya internal menggunakan catu daya teregulasi bawaan instrumen, secara otomatis mengontrol tegangan dan arus keluaran tanpa peralatan bantu eksternal—ideal untuk pengujian lapangan rutin. Mode daya eksternal menerima input dari regulator tegangan eksternal, memberikan fleksibilitas yang lebih besar untuk skenario pengujian khusus yang memerlukan tingkat tegangan non-standar atau saat menguji transformator daya yang sangat besar yang membutuhkan arus eksitasi lebih tinggi. Kedua mode mendapat manfaat dari koreksi frekuensi otomatis XHZK1620 dan urutan tiga fasa satu klik.
Q4: Bagaimana koreksi frekuensi otomatis meningkatkan keandalan pengukuran?
Pengukuran impedansi hubung singkat transformator bergantung pada frekuensi—bahkan fluktuasi frekuensi jaringan yang kecil dapat menimbulkan kesalahan yang signifikan. XHZK1620 terus memantau frekuensi catu daya dan menerapkan koreksi matematis waktu nyata ke semua perhitungan impedansi dan reaktansi. Ini memastikan akurasi pengukuran bahkan ketika beroperasi dari generator yang tidak stabil atau di wilayah dengan kualitas jaringan yang buruk, menghilangkan sumber utama ketidakpastian pengukuran di lingkungan lapangan di mana daya laboratorium yang terkontrol tidak tersedia.
Q5: Berapa MOQ, cakupan garansi, dan aksesori yang disertakan untuk XHZK1620?
Jumlah pesanan minimum adalah 1 unit, dengan pembayaran melalui T/T. Pengiriman standar adalah 5-8 hari kerja dalam kotak kayu pelindung dengan bantalan busa internal. Setiap XHZK1620 mencakup instrumen utama, set kabel uji lengkap, kabel daya, gulungan kertas printer termal, sekering cadangan, dan manual pengguna yang komprehensif. Instrumen ini memiliki garansi 12 bulan yang mencakup cacat manufaktur, dengan dukungan teknis seumur hidup. Kapasitas pasokan tahunan mencapai 1.000 unit, dan kustomisasi OEM/ODM tersedia. Untuk harga volume atau konsultasi teknis, silakan hubungi tim penjualan kami.
