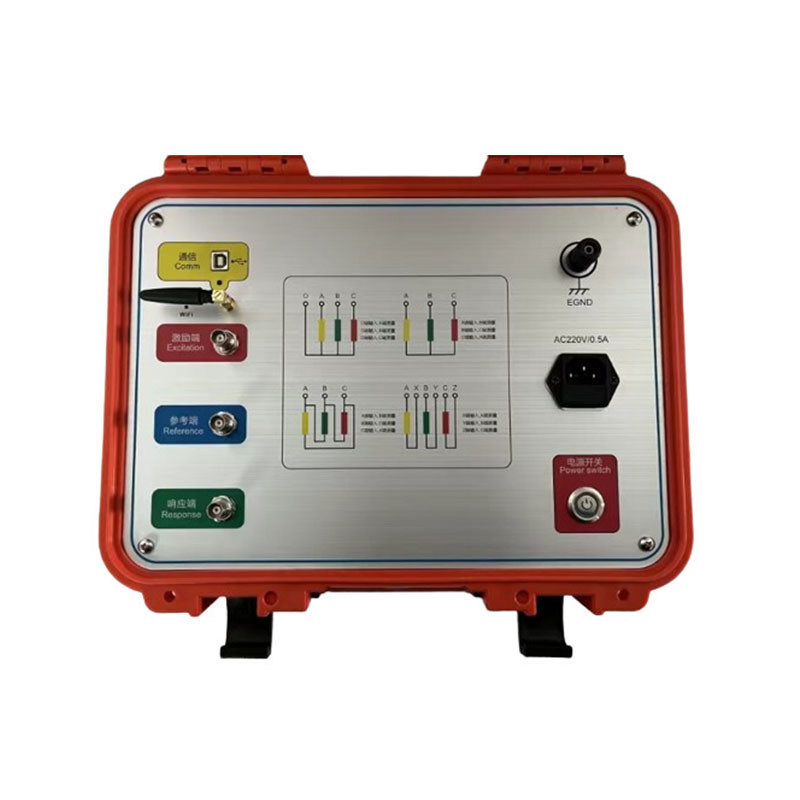

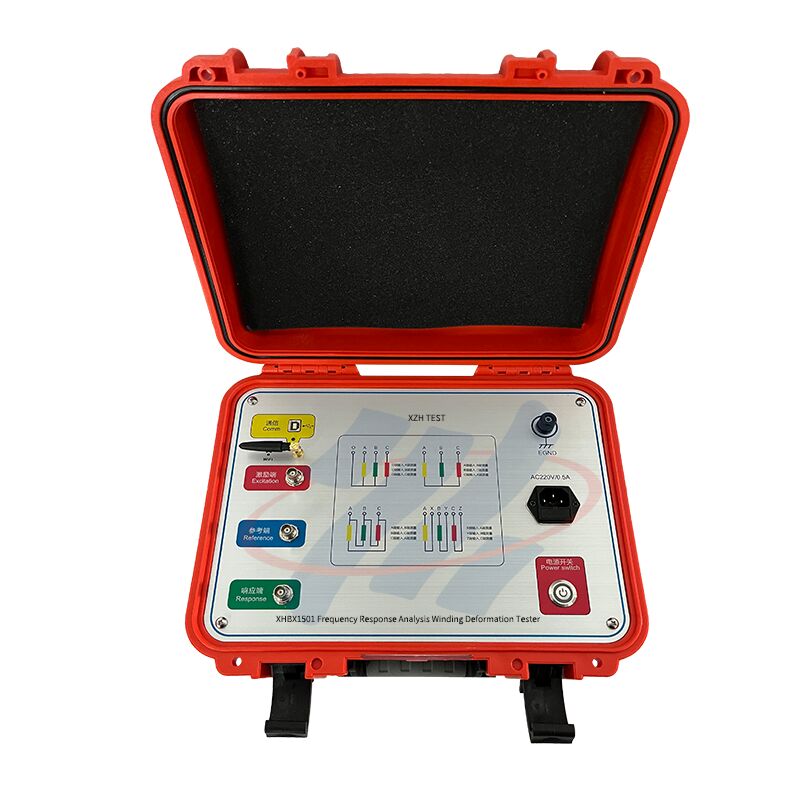

Transformer portabel menyapu frekuensi respon analisis penggulung deformasi tester

The transformer winding deformation tester can accurately judge the internal faults of the transformer based on the measurement of the characteristic parameters of the internal windings of the transformer and the internal fault frequency response analysis (FRA) method currently being developed and perfected by developed countries in the world.
Setelah trafo dirancang dan diproduksi, kumparan dan struktur internalnya ditentukan.jika tingkat tegangan sama dan metode penggulung sama, parameter yang sesuai (Ci, Li) dari setiap kumparan harus pasti. Oleh karena itu respon karakteristik domain frekuensi dari setiap kumparan juga ditentukan,dan spektrum frekuensi antara kumparan tiga fase yang sesuai sebanding.
Jika trafo memiliki sirkuit pendek antara putaran atau fase selama pengujian, atau tabrakan selama transportasi, yang mengakibatkan pergeseran relatif gulungan,dan deformasi kumparan karena tegangan elektromagnetik di bawah sirkuit pendek dan kondisi kesalahan selama operasi, parameter distribusi dari transformator gulungan akan terpengaruh. perubahan terjadi. Ini pada gilirannya mempengaruhi dan mengubah karakteristik domain frekuensi asli dari transformator, yaitu,perubahan amplitudo dan pergeseran titik frekuensi resonansi, dll. Penguji lilitan transformator yang dikembangkan berdasarkan metode analisis respons adalah peralatan pengujian non-destruktif baru untuk kesalahan internal transformator.Ini cocok untuk deteksi kesalahan struktural internal dari 63kV ~ 500kV transformator daya.
Transformer winding deformation tester mengukur perubahan respon dari parameter winding internal transformer dalam domain frekuensi yang berbeda,dan kemudian menentukan penggulung internal trafo berdasarkan besarnya perubahan, amplitudo dan area perubahan respon frekuensi, dan tren perubahan respon frekuensi.Tingkat perubahan dapat digunakan untuk menentukan apakah trafo telah rusak parah dan perlu direvisi berdasarkan hasil pengukuran.
Untuk transformator yang beroperasi, terlepas dari apakah peta karakteristik domain frekuensi telah disimpan di masa lalu,derajat kesalahan juga dapat dinilai dengan membandingkan perbedaan dalam peta karakteristik antara kumparan trafo yang rusakTentu saja, jika satu set diagram karakteristik penggulung asli dari trafo dipertahankan,akan lebih mudah untuk memberikan dasar yang lebih akurat dan kuat untuk status operasi trafo, analisis dan pemeliharaan setelah kecelakaan.
Versi bahasa Inggris tersedia, selamat datang hubungi kami untuk informasi lebih lanjut

1Kontrol akuisisi mengadopsi kecepatan tinggi dan sangat terintegrasi mikroprosesor.
2. antarmuka USB untuk komunikasi antara laptop dan instrumen.
3. Antarmuka Bluetooth nirkabel atau antarmuka WIFI nirkabel dapat digunakan untuk berkomunikasi antara laptop dan instrumen.Antarmuka WIFI nirkabel dapat dengan mudah digunakan pada tablet komputer dan ponsel pintar.
4. Gerakan perangkat keras mengadopsi DDS teknologi menyapu digital berkecepatan tinggi khusus. Melalui pengujian, kesalahan seperti memutar, membengkak, bergeser, miring, inter turn deformasi sirkuit pendek,dan sirkuit pendek kontak antar fase dapat didiagnosis dengan akurat melalui pengujian.
5. High-speed dual-channel 16-bit A/D sampling (on-site testing mengubah penukar tap, dan kurva bentuk gelombang berubah secara signifikan).
6Amplitudo output sinyal diatur oleh perangkat lunak, nilai puncak amplitudo maksimum adalah ± 10V.
7Komputer secara otomatis menganalisis hasil tes dan menghasilkan dokumen elektronik (Word).
8Instrumen ini memiliki fungsi sistem pengukuran ganda pengukuran sweep frekuensi linier dan pengukuran sweep frekuensi tersegmen,dan kompatibel dengan mode pengukuran dari dua sekolah teknis domestik saat ini.
9Karakteristik amplitudo-frekuensi sesuai dengan spesifikasi teknis nasional untuk penguji karakteristik amplitudo-frekuensi.gradasi linier dan gradasi logaritmaOleh karena itu, kurva cetak dapat menjadi kurva graduasi linier atau kurva graduasi logaritma. Pengguna dapat memilih sesuai dengan kebutuhan aktual.
10Sistem analisis data deteksi otomatis
Bandingkan secara horizontal kesamaan gulungan antara tiga fase A, B dan C.
Hasil analisis adalah:
Konsistensi sangat bagus
Konsistensi yang baik
Konsistensi yang buruk
Konsistensi sangat buruk,
Perbandingan vertikal A-A, B-B, C-C mengambil data asli dan data saat ini dalam fase yang sama untuk membandingkan deformasi gulungan.
Hasil analisis adalah:
Penggambaran normal
Deformasi ringan
Deformasi sedang
Deformasi parah
11Dokumen elektronik Word dapat secara otomatis dihasilkan untuk disimpan dan dicetak.
12Instrumen ini sepenuhnya memenuhi persyaratan teknis dari standar daya DL / T911-2016 "Metode analisis respons frekuensi deformasi penggulung transformator daya".
Metode pemindaian

1Distribusi pemindaian linier

Rentang pengukuran frekuensi menyapu: (10Hz) - ((10MHz) 40000 titik frekuensi menyapu, resolusi adalah 0,25kHz, 0,5kHz dan 1kHz.

2Distribusi pengukuran penggeser frekuensi tersegmentasi

Jangkauan pengukuran frekuensi menyapu: (0,5kHz) - ((1MHz), 2000 titik frekuensi menyapu;

(0,5 kHz) - ((10 kHz)

(10 kHz) - ((100 kHz)

(100 kHz) - ((500 kHz)

(500 kHz) - ((1000 kHz)

1Penguji deformasi penggulung transformator terdiri dari bagian pengukuran dan bagian perangkat lunak analisis.Bagian pengukuran dikendalikan oleh mikrokontroler berkecepatan tinggi dan terdiri dari generasi sinyal dan pengukuran sinyalBagian pengukuran terhubung ke komputer tablet melalui antarmuka WIFI nirkabel, yang tidak memerlukan kabel dan mudah digunakan.Bluetooth nirkabel dan antarmuka USB juga dapat digunakan untuk terhubung ke tablet atau komputer laptop.
2Selama proses pengujian, hanya busbar penghubung trafo yang perlu dilepas, dan semua pengujian dapat diselesaikan tanpa menggantung penutup atau membongkar trafo.
3. Instrumen ini memiliki berbagai fungsi pengukuran sistem pengukuran sweep linier frekuensi. Frekuensi pemindaian pengukuran sweep linier adalah hingga 10MHz.Interval sweep frekuensi dapat dibagi menjadi 0.25kHz, 0.5kHz dan 1kHz, memberikan analisis lebih lanjut dari deformasi trafo.
4Instrumen ini sangat cerdas, mudah digunakan, dan memiliki beberapa fungsi seperti penyesuaian rentang otomatis dan penyesuaian frekuensi pengambilan sampel otomatis.
5. Perangkat lunak ini menggunakan platform windows dan kompatibel dengan sistem Win98/2000/WinXP/Win7/Win8/Win10. Memberikan pengguna antarmuka tampilan yang lebih nyaman dan mudah digunakan.
6. Menyediakan analisis komparatif kurva sejarah, dapat memuat beberapa kurva sejarah untuk pengamatan pada saat yang sama, dan dapat secara khusus memilih kurva untuk analisis horizontal dan vertikal.Dilengkapi dengan sistem analisis dan diagnosis cerdas ahli, dapat secara otomatis mendiagnosis status transformator lilitan, beban 6 kurva pada saat yang sama, secara otomatis menghitung parameter yang relevan dari setiap kurva,secara otomatis mendiagnosa deformasi penggulung, dan memberikan kesimpulan referensi untuk diagnosis.
7Fungsi manajemen perangkat lunak yang kuat, sepenuhnya mempertimbangkan kebutuhan penggunaan di tempat,dan secara otomatis menyimpan parameter kondisi lingkungan untuk memberikan dasar untuk mendiagnosis deformasi penggulung trafoData pengukuran disimpan secara otomatis dan memiliki fungsi pencetakan warna untuk memudahkan pengguna untuk menghasilkan laporan uji.
8. Perangkat lunak ini memiliki fitur humanisasi yang jelas. Sebagian besar kondisi yang diukur adalah opsi. Parameter rinci dari trafo dapat disimpan untuk referensi diagnostik,dan tidak perlu memasukkan mereka di situsInformasi dapat ditambahkan dan dimodifikasi kemudian, membuatnya lebih nyaman untuk digunakan.
9Setelah sinyal input dan output terhubung dan parameter kondisi ditetapkan, semua pekerjaan pengukuran dapat diselesaikan,dan kurva bentuk gelombang historis dapat dibuka selama pengukuran setiap saat untuk perbandingan dan pengamatan dan untuk menghentikan pengukuran.
10Waktu pengukuran dari setiap fase kurang dari 60 detik, dan total waktu yang dibutuhkan untuk pengukuran deformasi penggulung dari transformator daya denganMedium atau low windings (tidak ada batasan pada kapasitas dan tingkat tegangan) tidak lebih dari 10 menit.
11Saat mengukur trafo, personel kabel dapat menempatkan sinyal input dan output kabel sewenang-wenang tanpa mempengaruhi hasil pengukuran.Staf kabel dapat tinggal di tangki trafo tanpa turun, yang mengurangi intensitas kerja.
