Penguji Deformasi Lilitan Transformator Sfra Portabel untuk Teknologi Canggih

Penguji Deformasi Lilitan Transformator Sfra Portabel UJI XZH untuk Teknologi Canggih

Penguji deformasi lilitan transformator XHBX1501 (metode respons frekuensi) digunakan untuk menguji transformator daya 6KV ke atas dan transformator tujuan khusus lainnya.
Penguji deformasi lilitan transformator XHBX1501 menggunakan metode analisis respons frekuensi untuk mengukur deformasi lilitan transformator sesuai dengan standar industri daya nasional DL/T911-2004. Tujuannya adalah untuk mendeteksi karakteristik respons amplitudo-frekuensi dari setiap lilitan transformator dan membandingkan hasil deteksi secara vertikal atau horizontal. Tingkat perubahan karakteristik respons amplitudo-frekuensi menentukan deformasi yang mungkin terjadi pada lilitan transformator.

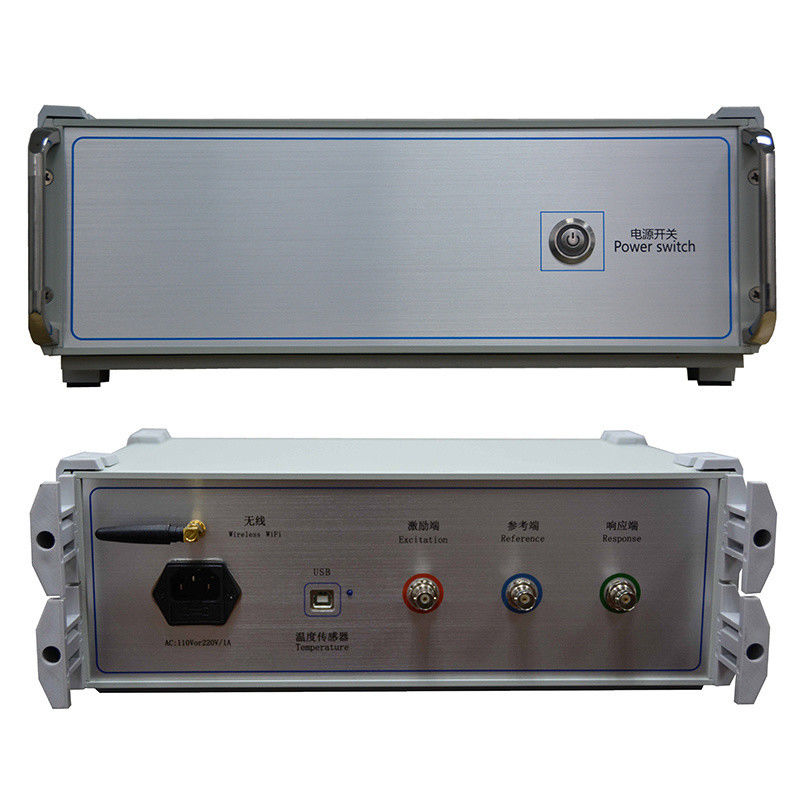

Alat ini terdiri dari bagian pengukuran dan bagian perangkat lunak analisis. Bagian pengukuran adalah kotak hitam yang terdiri dari pembangkitan sinyal dan pengukuran sinyal. Bagian analisis diselesaikan oleh komputer notebook, dan bagian pengukuran terhubung ke komputer notebook melalui USB atau jaringan.



Fitur

1. Akuisisi dan kontrol menggunakan mikroprosesor berkecepatan tinggi dan terintegrasi tinggi.

2. Antarmuka USB komunikasi digunakan antara laptop dan instrumen.
3. Komunikasi antara laptop dan instrumen dapat menggunakan antarmuka Bluetooth nirkabel atau antarmuka WIFI nirkabel (opsional)
Antarmuka WIFI nirkabel dapat digunakan dengan mudah pada komputer tablet dan ponsel pintar.

4. Perangkat keras mengadopsi teknologi pemindaian kecepatan tinggi digital DDS khusus (AS), yang dapat secara akurat mendiagnosis kerusakan seperti lilitan yang terdistorsi, menggembung, bergeser, miring, deformasi hubung singkat antar-belitan, dan hubung singkat kontak antar-fase.
5. Pengambilan sampel A/D 16-bit saluran ganda berkecepatan tinggi (dalam pengujian lapangan, pindahkan pengubah keran, dan kurva gelombang menunjukkan perubahan yang jelas).
6. Amplitudo keluaran sinyal disesuaikan oleh perangkat lunak, nilai puncak amplitudo maksimum adalah ±10V.
Komputer akan secara otomatis menganalisis hasil pengujian dan menghasilkan dokumen elektronik (Word)

7. Instrumen memiliki fitur pengukuran ganda: pengukuran pemindaian frekuensi linier dan pengukuran pemindaian frekuensi segmen, kompatibel dengan mode pengukuran dua kelompok teknis di China
8. Karakteristik amplitudo-frekuensi sesuai dengan spesifikasi teknis nasional pada penguji karakteristik amplitudo-frekuensi. Koordinat X (frekuensi) memiliki pengindeksan linier dan pengindeksan logaritmik, sehingga Anda dapat mencetak kurva dengan pengindeksan linier dan pengindeksan logaritmik. Pengguna dapat memilih salah satunya sesuai dengan kebutuhan aktual.
9. Bandingkan antara fase A, B, C - dalam perbandingan kesamaan lilitan, dan
hasil analisisnya adalah:
konsistensi yang sangat baik
konsistensi yang baik
konsistensi yang buruk
konsistensi yang agak buruk
Bandingkan deformasi lilitan dengan memanggil data asli dan membandingkannya dengan data saat ini dari fase yang sama, yaitu A-A, B-B, C-C,
dan hasil analisisnya adalah:
lilitan normal
deformasi ringan
deformasi sedang
deformasi parah
10. Dokumen elektronik Word dapat dibuat secara otomatis untuk disimpan dan dicetak.

11. Instrumen dapat sepenuhnya memenuhi persyaratan teknis standar listrik DL/T911-2004 "Analisis respons frekuensi deformasi lilitan transformator".

Mode pemindaian:
1. Distribusi pemindaian linier
Rentang pengukuran pemindaian: (10Hz) - (10MHz) 40000 titik pemindaian, resolusi 0,25kHz, 0,5kHz dan 1kHz
2. Distribusi pengukuran pemindaian frekuensi segmen
Rentang pengukuran pemindaian frekuensi:
(0,5kHz)-(1MHz),2000 titik pemindaian;
(0,5kHz)-(10kHz)
(10kHz)-(100kHz)
(100kHz)-(500kHz)
(500kHz)-(1000kHz)

3. Parameter teknis lainnya:

Fitur penggunaan
1. Penguji deformasi lilitan transformator terdiri dari bagian pengukuran dan bagian perangkat lunak analisis. Bagian pengukuran dikendalikan oleh mikrokontroler berkecepatan tinggi dan terdiri dari pembangkitan sinyal dan pengukuran sinyal. Bagian pengukuran terhubung ke komputer tablet melalui antarmuka WIFI nirkabel, yang tidak memerlukan kabel dan mudah digunakan. Antarmuka Bluetooth nirkabel dan USB juga dapat digunakan untuk terhubung ke komputer tablet atau laptop.
2. Selama proses pengujian, hanya busbar penghubung transformator yang perlu dilepas, dan semua pengujian dapat diselesaikan tanpa menggantung penutup atau membongkar transformator.
3. Instrumen memiliki berbagai fungsi pengukuran sistem pengukuran sapuan linier frekuensi. Frekuensi pemindaian pengukuran sapuan linier hingga 10MHz. Interval sapuan frekuensi dapat dibagi menjadi 0,25kHz, 0,5kHz dan 1kHz, memberikan lebih banyak analisis deformasi transformator.
4. Instrumen ini sangat cerdas, mudah digunakan, dan memiliki banyak fungsi seperti penyesuaian rentang otomatis dan penyesuaian frekuensi pengambilan sampel otomatis.
5. Perangkat lunak menggunakan platform windows dan kompatibel dengan sistem Win98/2000/WinXP/Win7/Win8/Win10. Memberikan pengguna antarmuka tampilan yang lebih nyaman dan mudah digunakan.
6. Menyediakan analisis komparatif kurva historis, dapat memuat beberapa kurva historis untuk pengamatan pada saat yang sama, dan dapat secara khusus memilih kurva apa pun untuk analisis horizontal dan vertikal. Dilengkapi dengan sistem analisis dan diagnosis cerdas ahli, secara otomatis dapat mendiagnosis status lilitan transformator, memuat 6 kurva pada saat yang sama, secara otomatis menghitung parameter yang relevan dari setiap kurva, secara otomatis mendiagnosis deformasi lilitan, dan memberikan kesimpulan referensi untuk diagnosis.
7. Fungsi manajemen perangkat lunak sangat kuat, sepenuhnya mempertimbangkan kebutuhan penggunaan di lokasi, dan secara otomatis menyimpan parameter kondisi lingkungan untuk memberikan dasar untuk mendiagnosis deformasi lilitan transformator. Data pengukuran disimpan secara otomatis dan memiliki fungsi pencetakan warna untuk memfasilitasi pengguna dalam menghasilkan laporan pengujian.
8. Perangkat lunak memiliki fitur humanisasi yang jelas. Sebagian besar kondisi yang diukur adalah opsi. Parameter detail transformator dapat disimpan untuk referensi diagnostik, dan tidak perlu memasukkannya di lokasi. Informasi dapat ditambahkan dan dimodifikasi nanti, membuatnya lebih nyaman digunakan.
9. Perangkat lunak sangat cerdas. Setelah sinyal input dan output terhubung dan parameter kondisi diatur, semua pekerjaan pengukuran dapat diselesaikan, dan kurva bentuk gelombang historis dapat dibuka selama pengukuran kapan saja untuk perbandingan dan pengamatan dan untuk menghentikan pengukuran.
10. Waktu pengukuran setiap fase kurang dari 60 detik, dan total waktu yang dibutuhkan untuk pengukuran deformasi lilitan transformator daya dengan lilitan tinggi, sedang atau rendah (tanpa batas kapasitas dan tingkat tegangan) tidak lebih dari 10 menit.
11. Saat mengukur transformator, personel pemasangan kabel dapat menempatkan kabel input dan output sinyal secara sewenang-wenang tanpa memengaruhi hasil pengukuran. Personel pemasangan kabel dapat tetap berada di tangki transformator tanpa turun, yang mengurangi intensitas tenaga kerja.
