Transformator Tiga Fase Otomatis Menghidupkan Rasio Tester untuk pemecahan masalah Transformator

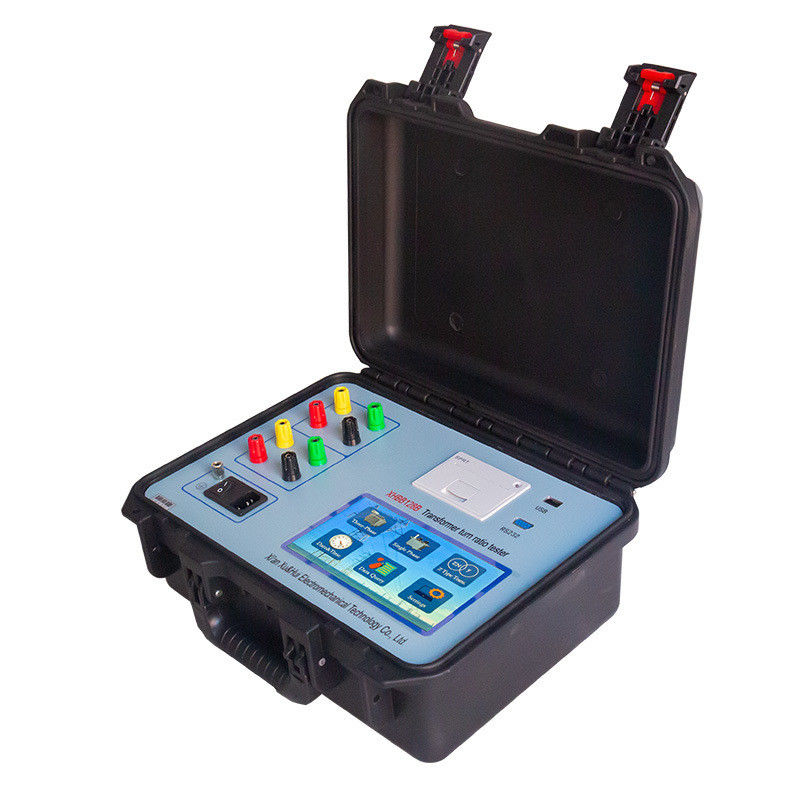

XHBB128B Transformer putaran rasio tester
Dalam proses produksi transformer daya setengah jadi dan selesai,sebelum trafo yang baru dipasang dioperasikan dan sesuai dengan peraturan pengujian pencegahan dari Kementerian Tenaga Listrik, diperlukan untuk menguji rasio putaran atau rasio tegangan dari trafo operasi, dan rasio putaran trafo dapat diperiksa.apakah trafo mengalami sirkuit pendek antara putaranPembacaan jembatan rasio tradisional tidak intuitif, dan konversi hanya dapat dilakukan fase demi fase.

Tester rasio transformasi ini mengatasi kekurangan pengujian jembatan rasio transformasi tradisional.Ini mengadopsi tiga fase presisi inverter catu daya, yang memiliki pengujian cepat dan akurasi tinggi.






1Instrumen menggunakan tiga fase presisi inverter sumber daya alih-alih satu fase sumber daya listrik sebagai tegangan pengukuran,yang menghilangkan pengaruh harmonik dari tegangan jaringan selama pengukuran dan membuat pengukuran lebih akuratKetika sumber tenaga kerja adalah generator, itu tidak memiliki efek.

2Mengadopsi tegangan keluaran tiga fase, meningkatkan kecepatan tes, mengukur sudut antara fase dan secara otomatis mengidentifikasi transformer kelompok kabel 0-11.

3Hal ini cocok untuk berbagai macam transformator, terutama untuk pengukuran transformator tipe Z, transformator rectifier, transformator tanah, transformator tungku listrik,Transformator pergeseran fase, transformer keseimbangan, dll. Parameter pengukuran adalah yang paling komprehensif.

4. persediaan daya inverter tiga fase presisi buatan sendiri diadopsi, yang memiliki tegangan tinggi dan rendah perlindungan sambungan terbalik, transformer inter-turn perlindungan sirkuit pendek,Saklar tap tidak di tempat perlindungan, output perlindungan sirkuit pendek penuh, dan meningkatkan stabilitas instrumen.

5Setelah memasukkan parameter nominal, rasio trafo, nilai kesalahan dan posisi tap dari penukar tap dapat diukur secara otomatis, terutama untuk penukar tap dengan tap asimetris,posisi yang tepat dari penukar tap trafo juga dapat diukur dengan akuratSebuah penukar tap mampu mengukur 99 titik tap.

6Menggunakan layar sentuh warna definisi tinggi 7-inci LCD, tampilan modular, setiap langkah operasi memiliki petunjuk Cina, tidak perlu manual, hanya melihat petunjuk LCD untuk menyelesaikan operasi instrumen.

7Instrumen ini memiliki output cetak, antarmuka U disk, dan antarmuka RS232, yang nyaman untuk kantor tanpa kertas.

8. Ini mengadopsi kotak plastik teknik multi-fungsi yang tahan terhadap dingin dan suhu, disegel dan tahan air, dan anti-terjatuh dan shock-proof, yang nyaman untuk eksperimen lapangan.

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

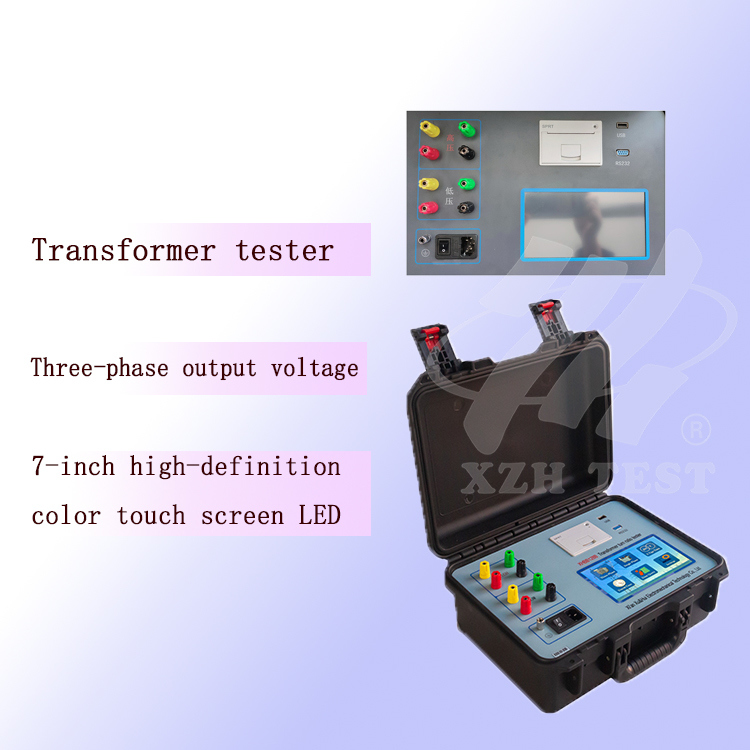

Pengantar panel


(1) Layar: layar sentuh LCD berwarna resolusi tinggi 7 inci, lampu latar penyesuaian digital, menu operasi tampilan dan hasil pengujian.
(2) Terminal tegangan tinggi: menghubungkan terminal kuning, hijau, merah dan hitam dari jalur uji, dan menghubungkan tiga fase a, B, C dan O di sisi tegangan tinggi dari trafo yang diuji.
(3) Terminal tegangan rendah: kuning, hijau, merah dan hitam terhubung ke tiga fase a, B, C dan o di sisi tegangan rendah dari trafo yang diuji
(4). AC220V: port input daya dari seluruh mesin, yang terhubung ke AC220V power frequency power supply.
(5) pos pengaman perlindungan.
(6) Komunikasi: komunikasi serial
(7). USB: penyimpanan USB
(8) Printer: mencetak hasil tes setelah pengukuran.

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Antarmuka pengujian
Setelah instrumen dimulai, antarmuka startup ditampilkan seperti yang ditunjukkan pada Gambar Ada enam opsi fungsi dalam antarmuka startup, termasuk enam opsi fungsi:[pengukuran tiga fase], [pengukuran fase tunggal], [transformator tipe Z], [pengaturan waktu], [pertanyaan data] dan [pengaturan sistem].

... dan... dan... dan... dan... dan... dan... dan... dan... dan...

Antarmuka pengukuran tiga fase

Klik [pengukuran tiga fase] untuk memasuki antarmuka pengukuran tiga fase. Kotak teks dapat muncul keyboard input di atas, dan Anda dapat memasukkan nilai khusus.Nilai standar dapat diubah dengan menekan tombol di sebelah kanan;

Metode pengaturan pengukuran fase tunggal, trafo tipe Z dan pengukuran tiga fase pada dasarnya sama dan tidak akan diulang;

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Antarmuka penyelesaian tes ditunjukkan pada gambar di bawah ini

Setelah tes selesai, tekan tombol
[Back] tombol untuk kembali ke antarmuka startup,
[previous] [next] Anda dapat melihat dan mencetak data sejarah;
[U disk] adalah untuk menyimpan data saat ini ke USB flash disk;
[Print] Anda dapat mencetak data tes



------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
