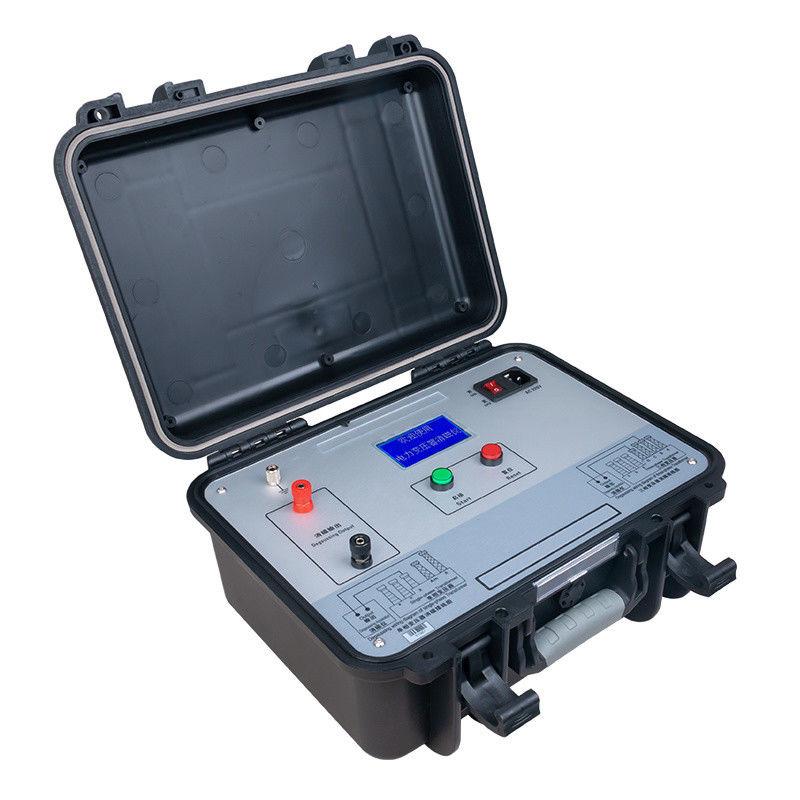

Penguji Demagnetisasi Trafo dengan Teknologi Atenuasi Frekuensi DC untuk Sistem Daya 35kV-330kV| XHXC105

Q1: Mengapa demagnetisasi trafo diperlukan sebelum komisioning?

Setelah pengujian resistansi DC atau pengukuran rasio tegangan, magnet sisa tetap ada di inti trafo karena histeresis feromagnetik. Ketika trafo diberi energi, fluks sisa ini dapat menyebabkan saturasi inti setengah siklus, menghasilkan arus lonjakan kaya harmonik amplitudo tinggi yang dapat memicu relai proteksi, merusak pemutus sirkuit, mengurangi akurasi pengukuran CT, dan bahkan memicu peristiwa lonjakan simpatik yang menyebabkan pemadaman beruntun di gardu induk yang saling terhubung. Demagnetisasi lengkap memastikan penyalaan trafo yang aman dan andal.

Q2: Bagaimana XHXC105 mencapai demagnetisasi dalam waktu kurang dari 4 menit ketika metode tradisional membutuhkan waktu 30 menit?

XHXC105 menggunakan teknologi atenuasi frekuensi DC yang dipatenkan, yang secara bertahap mengurangi amplitudo arus DC yang diterapkan sambil secara berkala membalik polaritas arus. Pendekatan aksi ganda ini secara bersamaan menyusutkan loop histeresis magnetik dan memungkinkan pembatalan bersama kutub magnetik, mencapai demagnetisasi yang dalam jauh lebih efisien daripada metode atenuasi satu arah konvensional yang digunakan oleh instrumen lama.

Q3: Bisakah XHXC105 menangani trafo tiga fasa, dan apa metode koneksinya?

Ya. Untuk trafo tiga fasa, XHXC105 hanya memerlukan koneksi ke fasa B untuk mencapai demagnetisasi lengkap dari ketiga fasa. Untuk trafo satu fasa, hubungkan ke terminal A dan X. Output demagnetisasi tidak bergantung pada polaritas—koneksi positif dan negatif dapat dipertukarkan. Jika fasa tertentu dengan magnet sisa yang lebih tinggi tidak diketahui, Anda dapat melakukan dua hingga tiga kali lintasan di berbagai kombinasi fasa (AB, BC, CA).

Q4: Apa perbedaan antara mode Otomatis dan Manual?

Dalam mode Otomatis, instrumen melakukan fase pengukuran awal (puluhan detik), kemudian secara otomatis menyapu keempat tingkat arus—5A, 1A, 200mA, dan 5mA—secara berurutan hingga kemajuan demagnetisasi mencapai 100%, setelah itu ia akan melepaskan muatan secara otomatis. Ini memberikan efektivitas tertinggi (≥90% per siklus) dan direkomendasikan untuk sebagian besar aplikasi. Dalam mode Manual, operator memilih satu tingkat arus untuk demagnetisasi yang ditargetkan, yang selesai dalam waktu sekitar 3 menit per siklus dengan efektivitas ≥80%—berguna untuk skenario tertentu di mana tingkat arus tertentu lebih disukai.

Q5: Tindakan pencegahan keselamatan apa yang harus diperhatikan saat mengoperasikan XHXC105?

Pedoman keselamatan utama meliputi: (1) Baca manual pengguna lengkap sebelum operasi dan ikuti semua prosedur koneksi. (2) Jangan pernah menyambungkan atau melepaskan kabel uji saat instrumen menyala. (3) Pastikan terminal grounding terhubung dengan aman ke grounding yang andal sebelum menyalakan. (4) Jangan lepaskan klem uji selama proses demagnetisasi. (5) Jika terjadi kelainan, segera tekan tombol Reset merah atau matikan sakelar daya utama. (6) Instrumen berisi komponen elektronik presisi tinggi—hindari benturan keras, dan hanya personel yang berkualifikasi yang boleh melakukan servis internal. (7) Saat diberi daya oleh generator, verifikasi outputnya adalah gelombang sinus 50Hz yang bersih dengan grounding yang tepat.
