Ringkasan Produk

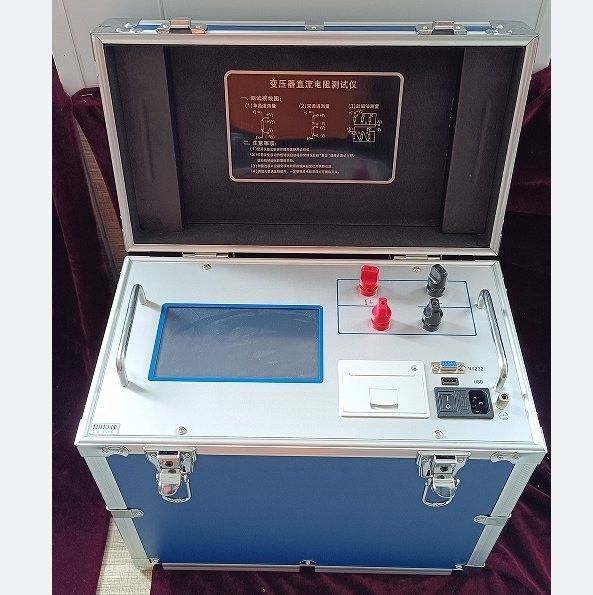

XHZ1020 20A Digital DC Resistance Tester untuk Transformer Winding
6 Jangkauan arus (20mA20A) • Layar sentuh 7 inci • Kontrol aplikasi Bluetooth • Penyimpanan 1000 kelompok
XHZ1020 adalah penguji resistensi DC digital kecepatan tinggi yang dikendalikan oleh mikrokontroler yang dirancang khusus untuk pengukuran resistensi penggulung trafo.Pengujian resistansi transformer DC adalah barang wajib untuk pemeriksaan produk setengah jadi, pengujian penerimaan pabrik, pemasangan, perbaikan, verifikasi penukar keran, pengujian penyerahan, dan pemeliharaan pencegahan di sektor listrik.sirkuit pendek antar putaran, kondisi kontak penukar tap dan akurasi posisi, integritas kawat timbal, dan semburan untaian konduktor paralel.dan kemampuan berulang yang sangat baik, XHZ1020 memberikan pengukuran resistansi DC yang cepat dan akurat untuk trafo dari semua peringkat.
Fitur Utama
Kontrol MCU kecepatan tinggi:Operasi sepenuhnya otomatis dengan mikrokontroler kecepatan tinggi, memberikan penyelesaian pengukuran yang cepat dan kontrol sentuh tunggal yang intuitif melalui layar sentuh 7 inci.
Teknologi Pasokan Listrik Lanjutan:Berbagai rentang arus (20mA, 1A, 2.5A, 5A, 10A, 20A) dengan cakupan pengukuran yang luas, cocok untuk pengujian resistensi DC dari transformator daya kecil, menengah, dan besar.
Sistem Perlindungan Komprehensif:Perlindungan back-EMF yang dapat diandalkan melindungi instrumen terhadap kickback induktif.
Manajemen Daya Cerdas:Instrumen ini beroperasi terus menerus dengan konsumsi daya minimum, secara efektif mengurangi produksi panas dan memperpanjang umur komponen sambil mempertahankan kinerja pengukuran.
LCD berwarna sentuh bercahaya tinggi 7 inci:Terlihat jelas bahkan di bawah sinar matahari langsung. operasi layar sentuh penuh dengan bahasa Cina / Inggris beralih dan tema warna yang dapat dipilih untuk preferensi pengguna.
Output data multi-interface:Komunikasi Bluetooth, port serial RS232, dan antarmuka USB untuk konektivitas PC dan penyimpanan data USB flash drive.
Pengendalian Aplikasi Seluler:Kompatibel dengan ponsel dan tablet Android melalui akun publik WeChat. Unduh aplikasi khusus untuk kontrol instrumen jarak jauh penuh, penyimpanan dan pengunggahan data uji, dan tinjauan data yang nyaman.
Penyimpanan data 1000-kelompok:Jam kalender abadi built-in dengan memori mati menyimpan hingga 1.000 kelompok data tes, dapat diakses kapan saja untuk tinjauan historis, perbandingan, dan pembuatan laporan.
Spesifikasi Teknis
| Parameter |
Spesifikasi |
| Jangkauan arus output |
< 20mA, 1A, 2.5A, 5A, 10A, 20A |
| Tahap Pengukuran |
AB, BC, CA, AN, BN, CN, ab, bc, ca, an, bn, cn |
| Tampilan |
LCD warna sentuh bercahaya tinggi 7 inci, Cina/Inggris bilingual, multi-tema |
| Penyimpanan Data |
1,000 kelompok dengan jam kalender abadi dan retensi mati daya |
| Antarmuka Komunikasi |
Bluetooth, RS232, USB (ekspor data U-disk + komunikasi PC) |
| Printer |
Printer mikro tipe panel built-in, pencetakan karakter Cina |
| Aplikasi Ponsel |
Kontrol ponsel / tablet Android melalui akun publik WeChat & aplikasi khusus |
| Fungsi Perlindungan |
Perlindungan EMF belakang, pelepasan otomatis dengan alarm suara, indikator pelepasan |
| Koreksi Suhu |
Input suhu penggulung dengan koreksi otomatis ke 75°C |
| Sumber Daya |
AC 220V ± 10%, 50Hz |
| Suhu operasi |
0°C sampai 45°C |
| Operating Humidity |
< 75% RH |
Metode Pengukuran
Pengukuran satu fase (Metode Standar)
Koneksi langsung • Metode Kelvin empat kawat • Pemilihan fase penuh
Pengukuran standar empat kawat (Kelvin) menggunakan arus terpisah (I+, I-) dan tegangan (V+, V-) mengarah pada penghapusan kesalahan resistensi timbal.CA untuk gulungan delta tiga fase; AN, BN, CN untuk gulungan tegangan tinggi yang terhubung ke bintang; ab, bc, ca, an, bn, cn untuk gulungan tegangan rendah.Masukkan suhu liking dan pilih kisaran arus yang tepat berdasarkan nilai resistensi yang diharapkan untuk kecepatan pengukuran optimal.
Metode eksitasi yang dibantu (Untuk transformator YNd11)
Bantuan Sirkuit Magnetik • Pengukuran Lebih Cepat • Transformer Kapasitas Besar
Untuk trafo berkapasitas besar di mana arus uji maksimum yang tersedia mungkin tidak cukup untuk pengukuran cepat lilitan tegangan rendah, atau ketika pengukuran lebih cepat diinginkan,metode eksitasi yang dibantu (bantuan sirkuit magnetik) dapat digunakanKonfigurasi kabel khusus ini, yang berlaku untuk transformator yang terhubung dengan YNd11, menerapkan bantuan medan magnet untuk mempercepat magnetisasi inti,mengurangi secara signifikan waktu pengendalian pengukuran untuk nilai resistensi DC low voltage winding Rac, Rba, dan Rbc.
Pengujian Alur Kerja
Persiapan Keamanan & KoneksiPeriksa transformer benar-benar de-energized dan terisolasi.Sambungkan I+/I- arus kabel dan V+/V- tegangan kabel ke penggulung di bawah uji menggunakan metode empat kabel.
Mengkonfigurasi Parameter UjiDaya pada instrumen (AC 220V). Pada layar sentuh 7 inci, masukkan nama model produk uji, suhu gulungan, suhu referensi (biasanya 75 °C), posisi penukar ketuk,kombinasi fase uji, dan bahan penggulung (tembaga/aluminium).
Pilih kisaran arus & mulai pengukuranPilih pengaturan arus yang tepat (< 20mA sampai 20A) berdasarkan resistensi penggulung yang diharapkan.Tolong tunggu" dan hasil tes akan muncul dalam hitungan detik.
Manajemen Data & EksporSetelah pengukuran, ketuk "Print Data" untuk salinan instan, "USB Storage" untuk menyimpan ke flash drive, atau gunakan Bluetooth/RS232/USB untuk transfer data PC.Tinjau data historis di menu Manajemen Data dengan 1,000-kelompok kapasitas penyimpanan.
Pengisian aman & pemutusan sambunganSetelah menguji gulungan induktif, tunggu urutan pelepasan otomatis selesai (ditunjukkan oleh indikator status pelepasan).Jangan pernah memutus kabel uji sebelum indikasi pelepasan mengkonfirmasi keamanan.
Aplikasi
•Produksi Transformer & Pengujian Pabrik:Pengukuran resistansi DC jalur produksi dari gulungan trafo setengah jadi dan selesai untuk kontrol kualitas, inspeksi las, dan verifikasi kepatuhan sebelum pengiriman.
•Transformer Commissioning & Handover Testing (Pengujian Pemanfaatan & Penyerahan Transformer):Verifikasi di tempat terhadap resistensi penggulung setelah pemasangan, transportasi, dan sebelum energi sebagai bagian dari protokol uji penyerahan standar.
•Pemeliharaan pencegahan dan verifikasi penukar keran:Pengujian rutin untuk mendeteksi degradasi liking, sirkuit pendek antar putaran, degradasi kontak penukar ketok, dan masalah koneksi timbal sebelum menyebabkan kegagalan trafo.
•Diagnosis Pasca-Overhaul & Pasca-Fault:Pengukuran resistensi penggulung setelah perbaikan trafo, penggantian penukar keran, atau dugaan kesalahan untuk memverifikasi kualitas perbaikan dan integritas penggulung.
Pertanyaan yang Sering Diajukan
T1: Mengapa pengujian resistensi DC sangat penting untuk pemeliharaan trafo?
Pengujian resistansi transformer DC adalah item pengujian pencegahan wajib yang ditentukan oleh peraturan sektor listrik.mengkonfirmasi kondisi kontak penukar ketukan dan akurasi posisi, mengidentifikasi kabel timbal yang rusak, dan menemukan patahnya untaian di konduktor yang bergelombang paralel.dan kegagalan transformator jika tidak terdeteksiPengujian resistansi DC yang teratur memberikan peringatan awal tentang masalah yang berkembang sebelum meningkat menjadi pemadaman yang mahal.
T2: Apa rentang arus yang harus saya pilih untuk trafo saya?
XHZ1020 menawarkan enam rentang arus yang dapat dipilih dari <20mA hingga 20A. Arus yang tepat tergantung pada nilai resistensi penggulung dan ukuran trafo.Pengaturan arus yang lebih tinggi memberikan magnetisasi inti yang lebih cepat dan pengukuran yang lebih cepat untuk resistensi rendahRentang < 20mA cocok untuk gulungan resistensi tinggi atau transformator instrumen kecil. Jika arus yang dipilih melebihi kapasitas rentang,instrumen tetap dalam kondisi "muat" tanpa menyelesaikan pengukuran cukup tekan reset dan pilih kisaran arus yang lebih rendah.
T3: Mengapa saya harus menunggu indikator pelepasan sebelum memutuskan sambungan kabel uji?
Transformer adalah perangkat yang sangat induktif. Selama pengukuran resistensi DC, penggulung menyimpan energi magnetik yang signifikan.Jika kabel uji diputus sebelum energi yang tersimpan terbuang dengan aman, medan magnet runtuh menghasilkan tegangan tinggi induktif kickback yang dapat menyebabkan listrik parah untuk personel dan merusak instrumen.XHZ1020 memiliki sirkuit debit otomatis bawaan yang aman menghilangkan energi yang tersimpan setelah pengukuran atau reset. Alarm pelepasan suara dan indikator visual mengkonfirmasi saat pelepasan selesai. Selalu tunggu tanda berhenti sebelum menghapus koneksi.
P4: Bisakah saya mengendalikan XHZ1020 dari jarak jauh dari ponsel saya?
Ya. XHZ1020 mendukung remote control melalui smartphone dan tablet Android. Unduh aplikasi khusus melalui akun publik WeChat. Setelah mencari instrumen, Anda dapat mengunduh aplikasi tersebut.Unduh dan instal aplikasiAplikasi ini terhubung ke instrumen melalui Bluetooth, memungkinkan kontrol jarak jauh penuh dari semua fungsi pengukuran, tampilan data real-time, penyimpanan data tes dan upload,dan analisis data historis yang nyaman ideal untuk pengujian lapangan di mana akses instrumen langsung mungkin terbatas.
T5: Apa tindakan pencegahan keselamatan yang harus saya ikuti dan apa yang disertakan dengan instrumen?
Persyaratan keselamatan utama: memverifikasi bahwa trafo tidak memiliki daya sebelum koneksi; memastikan kotak instrumen di tanah; jangan beralih penukar keran selama pengukuran; jika daya hilang selama pengujian,Tunggu 30 detik sebelum memutuskan koneksiSetiap XHZ1020 dikirim sebagai kit lengkap dengan kabel uji, kabel listrik, kabel grounding, kertas printer, dan manual pengguna.Pengiriman standar adalah 5 8 hari kerja dengan garansi 1 tahun dan dukungan teknis seumur hidup. Pemesanan minimum adalah 1 unit dengan syarat pembayaran T / T.
