Deskripsi ProdukSpesialis Tegangan Rendah
The XHHV515-8L adalah generator pulsa tegangan tinggi terintegrasi portabel tipe tie-rod yang dirancang khusus untuk pengujian gangguan kabel tegangan rendah dan analisis ketahanan DC pada tegangan hingga 15kV. Menghasilkan energi pelepasan 900J melalui kapasitor penyimpanan energi 8μF, generator ini dioptimalkan untuk segmen kabel distribusi tegangan rendah di mana generator berperingkat 35kV terlalu besar dan tidak praktis.
Mengintegrasikan kapasitor penyimpanan energi, sumber tegangan tinggi DC, dan celah bola pelepasan ke dalam satu bentuk tie-rod, XHHV515-8L dilengkapi dengan relai waktu yang dapat disesuaikan 0–100 detik untuk interval pelepasan impuls yang terkontrol secara presisi. Terminal keluaran EMP (impuls) dan DC (ketahanan) terpisah menghilangkan kebutuhan untuk mengkonfigurasi ulang koneksi saat beralih antara mode lokasi gangguan dan pengujian tegangan tahan. Tombol pelepasan celah bola manual memungkinkan impuls yang dipicu operator. Perlindungan otomatis yang komprehensif mencakup arus berlebih (8mA/3s), tegangan berlebih, dan suhu berlebih (65°C).
Sorotan Kinerja
15kVTegangan Keluaran Maksimum
900JEnergi Pelepasan
8μFKapasitor
0-100sInterval Waktu
400WDaya Dampak
Fitur Utama
- Desain terintegrasi portabel tipe tie-rod—ringkas, ringan, mudah dibawa antar lokasi lapangan
- Relai waktu yang dapat disesuaikan 0–100s bawaan untuk interval pelepasan impuls otomatis yang terkontrol secara presisi
- Terminal keluaran EMP dan DC terpisah—tidak perlu konfigurasi ulang kabel saat beralih antara lokasi gangguan dan pengujian ketahanan
- Tombol pelepasan celah bola manual untuk impuls tunggal yang dipicu operator
- Keluaran pulsa tegangan tinggi seragam dan terkontrol di seluruh rentang tegangan penuh
- Pengukuran sisi tegangan tinggi untuk indikasi tegangan dan arus waktu nyata yang akurat
- Perlindungan awal nol: tombol mulai hanya efektif ketika kenop tegangan berada pada posisi nol
- Perlindungan arus berlebih: ambang batas 8mA dengan penundaan 3 detik, sakelar pop-up otomatis
- Perlindungan suhu berlebih: pemutusan otomatis pada 65°C
- Pelepasan Otomatis: kapasitor internal dan tegangan sisa kabel dibuang dengan aman saat berhenti
Tata Letak Panel Depan
| Kontrol / Port | Fungsi |
|---|
| Ground Keamanan | Ground sasis instrumen; harus terhubung dengan andal ke bumi |
| Ground Tegangan Tinggi | Ground ekor HV; mencegah kebocoran, penting untuk penguatan yang tepat |
| Ground Pengambilan Sampel | Terminal negatif kapasitor pulsa untuk pengambilan sampel gelombang kilat |
| Tombol Pelepasan | Pelepasan kontak celah bola manual (maks 1 detik per tekan) |
| Tombol Mulai HV | Lampu menyala = posisi nol, tombol valid; tombol tidak valid jika lampu mati |
| Tombol Berhenti HV | Memutus keluaran HV segera; memicu pelepasan otomatis; lampu HV padam |
| Perlindungan Arus Berlebih | Tekan untuk mengaktifkan; muncul saat terdeteksi 8mA >3s |
| Penyesuaian Tegangan | Putar CCW ke nol terlebih dahulu, lalu tekan Mulai, putar CW untuk meningkatkan |
| Sakelar Daya | I = AC220V aktif; 0 = daya sistem mati |
| Tempat Sekring | Sekring sistem catu daya AC220V |
| Soket Daya | Port input daya kerja AC220V |
| Pengaturan Waktu | Interval pelepasan yang dapat disesuaikan: 0–100 detik |
| Amperemeter | Indikasi arus sisi tegangan tinggi |
| Voltmeter | Indikasi kV keluaran tegangan tinggi |
| Keluaran HV — EMP | Hubungkan kabel keluaran HV untuk mode pelepasan impuls |
| Keluaran HV — DC | Hubungkan kabel keluaran HV untuk mode tegangan tahan DC |
Parameter Teknis
| Tegangan Tinggi Dampak | 0–15kV |
|---|
| Akurasi Tegangan Tinggi | Tingkat 2,5 |
|---|
| Kapasitor Bawaan | 8μF |
|---|
| Energi Pelepasan | 0–900J |
|---|
| Polaritas Tegangan Keluaran | Polaritas negatif |
|---|
| Daya Dampak | 400W |
|---|
| Mode Operasi | Impuls laju yang dapat disesuaikan / Bidikan tunggal / Ketahanan DC |
|---|
| Arus Keluaran DC Minimum | 16mA pada 15kV |
|---|
| Interval Pelepasan | 0–100s dapat disesuaikan (relai waktu bawaan) |
|---|
| Perlindungan Suhu Berlebih | 65°C |
|---|
| Perlindungan Arus Berlebih | 8mA (pemicu >3 detik) |
|---|
| Kabel Termasuk | Keluaran HV 2m / Ground 3m / Daya 1,8m |
|---|
| Catu Daya | AC220V±15%, 50Hz±2Hz (60Hz) |
|---|
| Suhu Lingkungan | -20 – +60°C |
|---|
Aplikasi Target
XHHV515-8L dibuat khusus untuk tim pemeliharaan jaringan distribusi tegangan rendah, penyedia layanan penerangan jalan dan kabel kota, kontraktor listrik bangunan, dan insinyur komisioning kabel LV—profesional yang pekerjaan sehari-harinya berpusat pada kabel berperingkat di bawah 15kV. Dalam aplikasi ini, generator berperingkat 35kV menimbulkan beban, berat, dan biaya yang tidak perlu. XHHV515-8L mengisi kesenjangan ini dengan alternatif yang ukurannya tepat: 900J cukup untuk lokasi kilat gangguan LV, dan kapasitor 8μF memberikan kepadatan energi yang cukup untuk rentang tegangan yang lebih rendah. Desain tie-rod memungkinkan transportasi yang mudah di kendaraan servis, dan pengatur waktu 0–100 detik memungkinkan pelepasan siklik bebas genggam selama operasi pencarian gangguan yang diperpanjang. Untuk aplikasi tegangan menengah (35kV), lihat seri XHHV535.
▎Pertanyaan yang Sering Diajukan

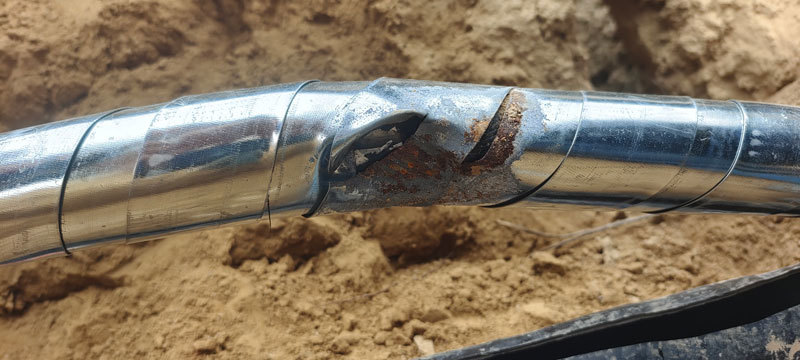

T: Bagaimana cara kerja generator lonjakan tegangan tinggi dalam deteksi gangguan kabel?
Generator lonjakan melepaskan pulsa berenergi tinggi ke dalam kabel yang rusak, menciptakan busur tegangan tinggi yang terkontrol pada titik gangguan. Busur ini menghasilkan sinyal akustik (suara dentuman keras yang dapat dideteksi oleh mikrofon tanah) dan pulsa elektromagnetik (dapat dideteksi oleh penerima induktif). Dengan menggabungkan waktu kedatangan sinyal akustik dan elektromagnetik, operator dapat menentukan lokasi gangguan yang tepat dengan presisi—sebuah teknik yang dikenal sebagai sinkronisasi akustik-magnetik.
T: Rentang tegangan mana yang harus saya pilih untuk jenis kabel yang berbeda?
Pemilihan tegangan mengikuti tegangan operasi terukur kabel sebagai panduan umum. Untuk kabel tegangan rendah (hingga 1kV), gunakan rentang 8kV atau 12kV. Untuk kabel distribusi tegangan menengah (6-15kV), rentang 16kV sesuai. Untuk kabel transmisi tegangan tinggi (35kV ke atas), gunakan rentang 32kV. Selalu konsultasikan spesifikasi tegangan uji maksimum pabrikan kabel dan pastikan semua jarak aman terjaga selama operasi tegangan tinggi.
T: Tindakan pencegahan keselamatan apa yang harus diamati selama operasi generator lonjakan?
Pengujian generator lonjakan tegangan tinggi memerlukan protokol keselamatan yang ketat. Selalu verifikasi bahwa kabel telah sepenuhnya dinonaktifkan dan diisolasi dari semua sumber daya sebelum penyambungan. Tetapkan perimeter keselamatan minimum 5 meter di sekitar zona pengujian dengan rambu peringatan. Semua personel harus mengenakan APD yang sesuai termasuk pakaian tahan busur, sarung tangan isolasi HV, dan sepatu bot dielektrik. Fitur keselamatan terintegrasi—pelepasan otomatis saat daya mati, berhenti darurat, dan interlock tegangan nol—memberikan lapisan perlindungan tambahan tetapi tidak boleh menggantikan prosedur keselamatan yang tepat.
T: Apa keuntungan dari berbagai tingkat energi (Joule) pada unit ini?
Tingkat energi yang berbeda melayani tujuan diagnostik yang berbeda. Pengaturan energi rendah (misalnya, 864J–1024J) ideal untuk konfirmasi gangguan awal dan menemukan gangguan resistansi tinggi di mana energi berlebihan dapat memperburuk kerusakan kabel. Energi sedang (1225J–2048J) memberikan kekuatan sinyal akustik yang optimal untuk sebagian besar penentuan lokasi gangguan rutin. Energi tinggi (2450J+) disediakan untuk kabel yang sangat panjang, skenario penguburan dalam, atau gangguan impedansi tinggi yang memerlukan pembangkitan busur yang lebih kuat untuk menghasilkan tanda akustik yang dapat dideteksi. Pilihan tiga tingkat memungkinkan operator untuk mencocokkan keluaran energi dengan kondisi lapangan.
T: Garansi dan dukungan apa yang disertakan dengan generator lonjakan ini?
Garansi standar 12 bulan terhadap cacat produksi dengan dukungan teknis seumur hidup. Bersertifikat CE dan ISO 9001:2015. Setiap unit mencakup generator lonjakan, kabel keluaran HV, kabel ground, batang pelepasan, manual pengguna, dan kasing transportasi yang kokoh. Instalasi di lokasi, komisioning, dan pelatihan keselamatan operator tersedia berdasarkan permintaan. Suku cadang termasuk celah pelepasan, kapasitor, dan dioda HV tersedia untuk penggantian cepat.
