Portable Double Shooter Remote Control Aman Kabel Penembusan Kabel Speaker

Portable Double Shooter Remote Control Aman Kabel Penembusan Kabel Speaker

Rincian produk:
Tempat asal: Xi'an, Shaanxi, Cina
Nama merek: XZH TEST
Sertifikasi: CE
Nomor model: XHSZ506S
Informasi Rinci
Tempat asal:
Xi'an, Shaanxi, Cina
Nama merek:
XZH TEST
Sertifikasi:
CE
Nomor model:
XHSZ506S
Metode pengakuan:
dengan arah ayunan
Diameter rahang:
Φ125mm
Kekuatan:
1.5kVA (sesaat intermiten)
Frekuensi pengiriman sinyal:
Min: 0,4Hz, Maks: 1Hz
Berat badan:
11.00KG
Dimensi:
430X360X225mm
Trading Information
Kuantitas min Order:
1 Unit
Kemasan rincian:
Kasus kayu
Waktu pengiriman:
5-8 hari kerja
Syarat-syarat pembayaran:
T/T
Menyediakan kemampuan:
500 unit/bulan
Deskripsi Produk

Peraturankabel speaker XHZS506Sadalah peralatan khusus, terutama digunakan untuk identifikasi merusak kabel selanjutnya setelah identifikasi kabel dan sebelum gergaji.

Dalam proses konstruksi kabel listrik, saat bermigrasi dan memperbaiki kabel yang ditempatkan, seringkali perlu untuk memotong kabel yang relevan.Untuk memastikan keselamatan pribadi operator yang tidak dapat dibodohiPertama-tama, perlu untuk menilai apakah kabel yang relevan di situs hidup atau tidak.

Metode untuk mengkonfirmasi pasti apakah kabel hidup saat ini hanya metode sirkuit pendek kabel relatif terhadap tanah atau relatif terhadap fase dengan tindikan mekanis.

Perangkat penusuk kabel mengadopsi perangkat tindikan kontrol jarak jauh / otomatis yang dapat merusak dan menusuk kabel yang relevan sekali di lokasi.Kabel akan meledak jika ditusuk, jika tidak kabel tidak akan listrik.

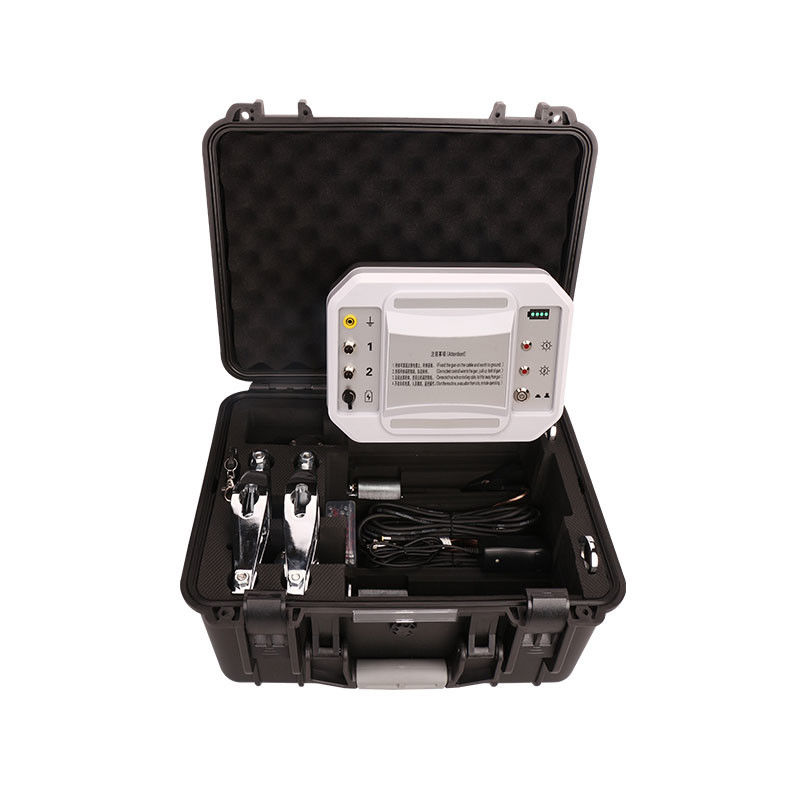

Ini terdiri dari dua bagian: penembak dan pengontrol:


Portable Double Shooter Remote Control Aman Kabel Penembusan Kabel Speaker 0

Prinsip kerja
Penembak adalah perangkat khusus tipe piston berkecepatan rendah yang dirancang khusus untuk menusuk kabel.Bisa dipasang di sudut manapun.. Pengendali mengadopsi sirkuit deteksi elektronik canggih. perangkat dapat secara jarak jauh meluncurkan paku besi ke kabel, menyebabkan sirkuit pendek kabel. jika kabel dipanaskan,harus menembak dan melepaskanJika tidak ada listrik, itu kabel yang telah mati.

Parameter teknis
1Penembak: 2 penembak;
2. Jarak remote control: lebih dari 10 meter, dapat dikendalikan dari jarak jauh melalui dinding;
3Panjang jalur kontrol: 5 meter.
4Kaliber penjepit: φ30-150mm;
5. Sumber daya kerja: mengisi AC 220V/50Hz, baterai built-in dapat bekerja terus menerus selama lebih dari 10 jam;
6Kontroler: 270×230×120mm 2,5 kg;
7Set lengkap: 470×380×210mm 15.5kg (penembak ganda).
Spesifikasi kuku


Diameter kabel ((mm) 30 40 50 60 70 80 90 100
Spesifikasi kuku PS27C8 PS37C8 PS47C8 PS52C8

Spesifikasi daya peluru
Standar dilengkapi: S1 merah (tingkat daya 5) 50pcs, PS52C8 paku 50pcs
Spesifikasi. hitam biru Kuning merah merekomendasikan 35kV dan di bawahnya Di atas 35kV
Kekuatan Minimal kecil rata-rata Besar dengan S1 kuning dengan S1 merah ((6.8*11mm)



Deskripsi kerja
Untuk spiker kabel, penembak tunggal hanya dapat menghasilkan satu titik sirkuit pendek pada kabel pada suatu waktu, dan penembak ganda dapat menghasilkan dua titik sirkuit pendek pada kabel pada suatu waktu.Karena kabel tiga fase biasanya berbentuk "品", jika satu penembak ditembus, itu hanya akan menembus celah "品" (yaitu, celah antara dua fase) tanpa menembus seluruh kabel.Keberadaan tidak bisa menciptakan sirkuit pendek yang nyata, yaitu tidak dapat mencapai tujuan menusuk. Disarankan untuk menggunakan konfigurasi penembak ganda. Ketika sudut yang disertakan penembak ganda tidak 120 °,setidaknya satu penembak dapat mencapai tujuan menusuk dan membentuk titik sirkuit pendek.

Portable Double Shooter Remote Control Aman Kabel Penembusan Kabel Speaker 1

Fitur Produk
1Ketika sudut antara dua penembak tidak 120 °, setidaknya satu penembak dapat mencapai tujuan menusuk dan membentuk titik sirkuit pendek;

2. Ini mengadopsi kabel + nirkabel remote control, dan dapat dikendalikan dari jarak jauh melalui dinding;

3. Ini dapat digunakan untuk AC dan DC, dengan built-in baterai lithium dan kapasitas besar perangkat penyimpanan energi, dan memiliki waktu pengisian yang panjang;

4Ukuran kecil dan ringan, sangat cocok untuk digunakan di luar ruangan.

Perkenalan antarmuka operasi

Portable Double Shooter Remote Control Aman Kabel Penembusan Kabel Speaker 2

1Pengendalian:titik pengetatan instrumen, perlindungan keselamatan;

2. Output 1:digunakan untuk menghubungkan ke tubuh penembak;

3. Output 2:digunakan untuk menghubungkan ke tubuh penembak;

4. Pengisian:port pengisian DC12V, terhubung ke pengisi daya 12V untuk memulai pengisian;

5- Pergantian:menyalakan/menonaktifkan daya kerja;

6. Lampu indikator 1:saat output 1 bekerja, lampu indikator menyala;

7. Lampu indikator 2:saat output 2 bekerja, lampu indikator menyala;

8Indikator daya:ketika baterai bawaan bekerja, menunjukkan daya baterai secara real time.

Pengkabelan lapangan

Portable Double Shooter Remote Control Aman Kabel Penembusan Kabel Speaker 3

Daftar kemasan

Portable Double Shooter Remote Control Aman Kabel Penembusan Kabel Speaker 4

1Kontroler:mengontrol penembak untuk melakukan proses tindakan tusukan kabel;

2. remote control:Dua tombol (A.B) dari remote control sesuai dengan output 1 dan output 2 dari controller;

3Peluru:Diisi ke dalam ruang saat menusuk;

4Menembak paku:menaruhnya ke tabung kuku saat menusuk;

5Penembak.

6. garis output:jalur koneksi antara pengontrol dan penembak;

7Kabel tanah:kabel penghubung antara penembak dan bor tanah;

8Latihan tanah:Umumnya, tidak ada titik dasar formal di lokasi, jadi carilah dasar yang dapat diandalkan untuk dimasukkan;

9. Pengeret, soket, sikat tabung uji:aksesori untuk membersihkan penembak;

10. Kabel listrik (pengecas):Kabel pengisian kotak kontrol.
